Настройка роутера D-Link DIR-615 Дом ру

Содержание

Как настроить роутер D-Link Dir 615 Дом ру

Настройка компьютера

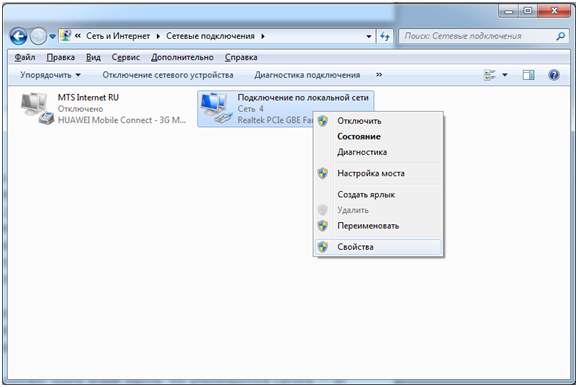

Чтобы подключить роутер D-Link Dir 615 к вашему ПК настройте его сетевые параметры. В Windows 7 или 8:

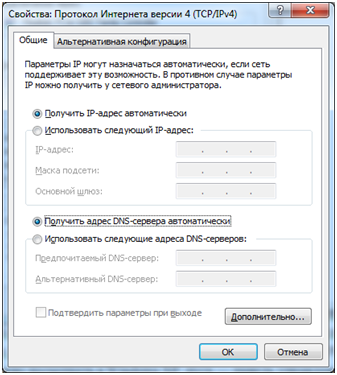

рис.4. Откройте«Свойства» нажатием на соответствующую кнопку и выставите значения указанные на рисунке

Конфигурирование в Windows XP производится по такому же алгоритму, но для открытия списка настроенных сетевых соединений перейдите в панели управления на раздел «Сетевые подключения».

Сборка схемы

Чтобы получить надежный коннект к интернету и телевидению по цифровому каналу от «Дом.ру» следует производить подсоединение роутера к другим устройствам таким образом:

  1. Предоставленный провайдером кабель подключите к порту маршрутизатора с надписью «Internet».
  2. Соедините кабелем с разъемами RJ-45 роутер и сетевую карту компьютера. В Dir 615 для подключения выберите порт «LAN» или «LAN1».
  3. Включите питание маршрутизатора и дождитесь его загрузки (около минуты).
  4. Настройка роутера может проводиться через Wi-Fi, но прошивку стоит выполнять только по проводному интерфейсу.

Обновление программного обеспечения

Прежде чем осуществить подключение к роутеру загрузите драйвера для d link dir 615 с официального ресурса производителя: http://ftp.dlink.ru/pub/Router/DIR-615/Firmware/RevK/ . Качать все версии прошивки не требуется, возьмите материалы для модификацииK1 или K2. Идентификатор подходящей ревизии можно найти на упаковке или самом устройстве. Сохраните файлы на накопитель компьютера и подключитесь к роутеру.

Прежде чем настраивать маршрутизатор D-Link Dir 615 убедитесь, что локальная сеть дом.ру не подсоединена непосредственно к компьютеру, на котором осуществляется конфигурирование роутера, ведь данный процесс не позволит удаленно открыть интерфейс устройства.

Настроить маршрутизатор d link dir 615 возможно зайдя на него при помощи веб — обозревателя ПК, путем ввода ссылки «192.168.0.1» и перехода по ней.

Как настроить?

Всё о Интернете, сетях, компьютерах, Windows, iOS и Android

Настройка роутера D-Link DIR-615 K/R1 для Дом.ру (PPPoE)

WiFi-роутер Длинк DIR-615 аппаратной версии K/R1 сейчас очень неплохо продается и потому становится весьма распространенным устройством. Такой популярностью он обязан в первую очередь цене. Даже дурная слава версий K1 и K2 не сыграла роковой роли. Это маршрутизатор начального уровня с обычными для этого класса устройств функциями. Проще говоря — «Дешево и сердито». Поэтому DIR-615 предлагают своим клиентам различные Интернет-провайдеры, среди которых и такой крупный оператор связи — Дом.ру (он же ЭР-Телеком). С настройкой роутера может справится даже начинающий и вызов монтера провайдера совершенно не нужен. Сейчас я подробно расскажу как это можно сделать.

Подключение DIR-615 простое — надо подсоединить кабели к нему так, как на рисунке:

После того, как подключили кабели к роутеру — надо проверить настройки сетевой платы компьютера, с которого будет настраивать. Параметры протокола Интернета версии 4 должны быть выставлены так:

После этого в своём браузере (Internet Explorer, Chrome и т.д.) в адресную строку вводим IP-адрес маршрутизатора — в нашем случае это 192.168.0.1 — и нажать кнопку Enter. Вам должна открыться страница доступа в интерфейс конфигурации с запросом логина и пароля:

Если она недоступна — смотрите пост как зайти на http://192.168.1.1.

Для настройки роутера DIR-615 R1 для Дом.ру через PPPoE, нужно зайти в раздел конфигуратора Сеть >>> WAN:

Если там уже есть соединение какое-то соединение — его надо обязательно удалить, иначе оно может мешаться. Чтобы это сделать — Вы должны кликнуть на имеющемся соединении чтобы зайти в его параметры, промотать список в самый низ и нажать кнопку «Удалить». После этого таблица станет пустой и надо будет нажать кнопку «Добавить». Откроется вот такое окно:

Тип соединения ставим «PPPoE», в списке Интерфейс — значение «Internet». Флажок «Разрешить направление — WAN» тоже должен обязательно стоять. Ниже, в поля «Имя пользователя», «Пароль» и «Подтверждение пароля» вводим логин и пароль, который Вы получили, когда заключили договор с Дом.ру.
Обязательно поставьте галку «NAT» — иначе интернет не будет раздаваться. Галку «Сетевой экран» лучше тоже поставить, хотя если Вы активно пользуетесь файлообменом, торрентами и любите Онлайн-игры, то лучше её не ставить.
Нажимаем кнопку «Применить».
Подключение DIR-615 к Дом.ру настроено.

Как настроить Wi-Fi на DIR-615 R1

Для подключения планшетов, смартфонов, телевизоров и пр. через беспроводную сеть — её тоже надо предварительно сконфигурировать, благо это много времени не займёт. Выбираем раздел Wi-Fi пункт Основные настройки:

Здесь надо в поле «SSID» прописать имя Вашей сети Вай-Фай, в качестве которого можно использовать абсолютно любое слово на английской раскладке. Остальное можно оставить по-умолчанию, но обратите внимание, чтобы в строке «Канал» стояло значение Auto, а «Беспроводной режим» использовался смешанный — 802.11 B/G/N mixed. Нажимаем «Применить».
Идём в раздел Настройка безопасности:

Параметр «Сетевая аутентификация выставляем в самое универсальное значение — «WPA-PSK/WPA2-PSK», с которым будет работать практически любое устройство. Ниже, в поле Ключ шифрования надо ввести пароль на Вай-Фай сеть Вашего Dir-615. В его качестве можно использовать как буквы в английской раскладке, так и цифры или символы. По длине — оптимальнее всего делать пароль к WiFi не короче 7-8 знаков.
Нажимаем кнопку «Применить».

Настройка D-LINK DIR-615 для Ростелеком, ТТК, ДОМ.РУ, Билайн

Дата: 23.03.2013 | Рубрика: D-LINK

Содержание

Данная модель маршрутизатора является очень распространенной, ввиду своей небольшой стоимости и довольно неплохого функционала, а еще потому, что Ростелеком предоставляет такие устройства своим абонентам.

Читать еще:  Настройка Asus RT-N10 для Билайн

В этой инструкции мы рассмотрим настройку Интернета и WiFi на роутере D-LINK DIR-615 для таких операторов связи как Ростелеком, ТТК, ДОМ.РУ и Билайн.

Еще уроки по DIR-615:

Заходим в настройки роутера

Для начала нужно подключить провода. В каком бы корпусе не был ваш DIR-615, он имеет четыре LAN-порта и один WAN-порт. Соответственно, подключаем провода так:

  • «WAN-порт», он же «INTERNET» — кабель от Интернет-провадера (желтый кабель на картинке);
  • «LAN-порт» — кабель от ПК (синий кабель на картинке). Соединять кабель не обязательно с первым LAN-портом, можете использовать любой из четырех. На сетевой карте компьютера оставьте «Автоматическое определение IP-адреса» ;
  • Ну и конечно не забываем подключить адаптер питания.

Включаем блок питания в электрическую сеть и начинаем настройку.

Для входа в WEB-интерфейс роутера (меню настроек) введите в адресной строке браузера (например в «Internet Explorer» ) локальный IP-адрес устройства. В данном случае — это 192.168.0.1 и нажмите «Enter» .

Если кабеля подключены верно и на компьютере включена сетевая карта, то появится окно, запрашивающее имя пользователя и пароль.

Если WEB-интерфейс оказался не таким как у меня на рисунке ниже, не темный, а например, оранжевый — в начале статьи есть ссылки на другие уроки.

Для DIR-615 «Логин» и «Пароль» — «admin» , вводим в оба поля (без кавычек).

Далее нам предложат сменить пароль по умолчанию на тот, который мы хотим. Если к вашему роутеру нет доступа от посторонних лиц (домашняя сеть), то можете оставить заводской — «admin» . Для этого введите его заново.

Если у вас сеть общественная (например, офис) то, естественно, пароль на вход в WEB-интерфейс роутера лучше сменить.

Настройка Интернета на D-LINK DIR-615 для Ростелеком, Дом.Ру, ТТК и Билайн

Ростелеком, в большинстве своем, для подключения клиентов использует тип соединения — «PPPoE», а Билайн — «L2TP + Динамический IP». Именно для этих режимов мы сегодня рассмотрим настройку DIR-615.

Итак, мы находимся в главном меню WEB-интерфейса. Если все написано на иностранном языке, и вам это неудобно, то вы с легкостью можете выбрать русский язык. Для этого наводим на «Language» в правом верхнем углу экрана и выбираем параметр «Русский» .

Теперь кликаем по пункту «Расширенные настройки» .

В настройках уже имеется созданное Интернет-подключение. Оно нам не нужно, поэтому — удаляем его. Кликните по нему левой кнопкой мыши.

И потом нажмите на «Удалить» .

Теперь необходимо создать свое подключение, для этого жмем на «Добавить» .

Настройка соединения для Ростелеком, Дом.Ру, ТТК

Выбираем «Тип соединения» «PPPoE» . Всё остальное, на что не указывают стрелки, оставляем как есть. Номер на рисунке ниже соответствует пункту в списке:

  • 1. Клонируем мак-адрес сетевой карты Вашего компьютера;
  • 2. Введите логин из договора;
  • 3. Пароль из договора. Подтверждаем пароль. Соблюдайте правильный регистр букв! Строчные должны быть строчными, а заглавные — заглавными. Советую написать пароль в каком-нибудь текстовом редакторе (например, блокнот), и потом скопировав его вставлять в настройки, так Вы не ошибетесь при вводе;
  • 4. Имя сервиса можете ввести любое, но так как мы настраиваем интернет, было бы логично назвать соединение также — «Internet» ;
  • 5. Поставьте галочку на «Keep Alive» для того, чтобы соединение не разрывалось при выключении компьютера. Так удобнее. Кроме тех случаев, когда у Вас лимитированный трафик;
  • 6. Следующие два пункта очень интересны. «LCP интервал» — время между попытками авторизации. Ставим «15» секунд — самый раз;
  • 7. «LCP провалы» — количество неудачных попыток авторизации перед новым запросом, ставим «2» . То есть, если роутер послал на сервер запрос 2 раза подряд, и не получил ответа от сервера, то пройдет 15 секунд перед новыми попытками. Если у Вас интернет по технологии ADSL, и часто рвется линк, то ставьте 5 к 1;
  • 8. Сохраняем конфигурацию.

Настройка соединения для Билайн

Билайн использует для своих VPN подключений «Тип соединения» «L2TP + Динамический IP» — выбираем. В поле «Порт» ставим «Ports:5» , далее «Имя» — «beeline» .

Заполняем остальные параметры (номер в списке соответствует цифре на рисунке):

  • 1. Клонируем мак-адрес сетевой карты;
  • 2. Вводим логин, который предоставил Билайн;
  • 3. Дважды водим пароль, который предоставил Билайн. Соблюдайте написание строчных и заглавных букв , как в логине, так и в пароле. Можете сначала написать всё в текстовом редакторе, а потом, скопировав, вставить в настройки роутера;
  • 4. Указываем адрес VPN-сервера — «tp.internet.beeline.ru» ;
  • 5. Выбираем режим «Без шифрования» ;
  • 6. «LCP интервал (сек)» — ставим «30» ;
  • 7. «LCP провалы» — укажите «3» ;
  • 8. Остальное оставляем как есть и нажимаем «Сохранить» .

Завершение настройки

Вот и всё, соединение установлено. Да, роутер применяет настройки сразу, без перезагрузки. Но, чтобы настройки оставались в силе даже после отключении питания от роутера, необходимо «Сохранить настройки и Перезагрузить» роутер программно (рисунок ниже).

Настройка WiFi на D-LINK DIR-615

Пришло время настроить самое вкусное — беспроводной способ передачи данных — WiFi. Я думаю, что WiFi — это основная причина, по которой покупают роутер DIR-615.

Нажимаем на «Основные настройки» .

По сути, тут и настраивать-то нечего. Необходимо только ввести имя беспроводной сети — «SSID» . Я сеть назвал «Samnastroyu.ru» . Нажимаем изменить и возвращаемся в «Расширенные настройки» (стрелочка слева).

Так как на заводских настройках WiFi включен и находится в свободном доступе, нам необходимо запоролить сеть. Заходим в «Настройки безопасности» .

«Ключ шифрования» постарайтесь придумать получше чем у меня (используйте латинские буквы и цифры), но такой, чтобы не забыть. Остальное делаем все как на рисунке, «Сохраняем и перезагружаем» .

На этом всё. Вопросы?

Понравилась статья? Лучшей благодарностью для меня будет Ваш репост этой страницы в социальных сетях:

Настройка D-Link DIR-615 E4

Беспроводной 2,4 ГГц (802.11n) 4-х портовый маршрутизатор, до 300 Мбит/с

Инструкция в pdf на Русском: DIR-615 (RevB, RevE, RevK, RevM, RevN, RevO, RevP, RevR, RevU)
Последняя прошивка и полезные утилиты: DIR-615 (RevB, RevE, RevK, RevM, RevN, RevO, RevP, RevR, RevU)

Для роутера D-Link DIR-615 у нас есть четыре варианта инструкций:

Инструкция по настройке роутера D-Link DIR-615 E4

Авторизация

Для того, что бы попасть в веб-интерфейс роутера, необходимо открыть ваш Интернет браузер и в строке адреса набрать 192. 168.0.1, User Nameadmin , Passwordоставить данное поле пустым (при условии, что роутер имеет заводские настройки, и его IP не менялся).

Смена заводского пароля

В целях безопасности рекомендуется сменить заводской пароль.

По умолчанию: Логин admin, пароль пустой.

Читать еще:  Настройка роутера D-Link DIR-300 A/D1 для Ростелеком

В интерфейсе роутера необходимо зайти во вкладку Инструменты (TOOLS), меню Администрирование (ADMIN).

В поле New Password введите новый пароль.

В поле Verify Password повторите новый пароль.

Затем нажмите кнопку Save Settings.

После этого, роутер предложит повторно зайти в его настройки.

Настройка подключения к Интернет

В интерфейсе роутера необходимо выбрать вкладку сверху SETUP, в открывшемся списке выбираем INTERNET. Нажимаем кнопку Manual Internet Connection Setup

Настройка L2TP подключения (Билайн)

  1. В поле My Internet Connection is: выберите Russia L2TP (Dual access)
  2. Ниже активируете пункт Dynamic IP
  3. В поле Server IP/Name вводите адрес L2TP-сервера
  4. User Name: Ваш логин из договора
  5. Password: Ваш пароль из договора
  6. Verify Password: повтор пароля
  7. Активируете пункт Always напротив параметра Reconnect mode.
  8. MTU: поменяйте значение на 1450 или меньше
  9. Нажимаете кнопку Clone MAC Address
  10. Сохраняем настройки кнопкой Save Settingsи ждем пока роутер перезагрузится.

Настройка PPPoE подключения (Ростелеком)

  1. В поле My Internet Connection is: выберите Russian PPPoE (Dual Access)
  2. User Name: Ваш логин из договора
  3. Password: Ваш пароль из договора
  4. Verify Password: повтор пароля
  5. Нажимаем кнопку Clone MAC Address
  6. MTU: 1472
  7. ReconnectMode — режим установки соединения Always-on для постоянного подключения
  8. Сохраняем настройки кнопкой Save Settingsи ждем пока роутер перезагрузится.

Настройка PPtP (VPN) при автоматическом получении локального IP адреса (DHCP)

  1. В поле My Internet Connection is: выберите Russia PPTP Dual Access
  2. Выберите подключение с динамическим назначением адреса провайдером Dynamic IP
  3. Нажимаете кнопку Clone MAC Address
  4. Server IP/Name — IP/Имя сервера провайдера (ppp.lan либо 10.10.3.36)
  5. PPTP Account — имя пользователя для авторизации в сети провайдера
  6. PPTP Password — пароль для авторизации в сети провайдера
  7. PPTP Verify Password — повторите пароль для авторизации в сети провайдера
  8. Значение MTU — 1372
  9. ReconnectMode — режим установки соединения. Выберите Always для постоянного подключения
  10. Сохраняете настройки нажатием клавиши Save Settings

Настройка PPtP (VPN) при статическом локальном IP адресе

  1. В поле My Internet Connection is: выберите Russia PPTP Dual Access
  2. Ставим точку напротив Static IP
  3. IP Address: Вбиваем ваш IP адрес по договору
  4. Subnet Mask: Вбиваем маску по договору
  5. Gateway: Вбиваем шлюз по договору
  6. DNS: Вбиваем DNS вашего провайдера (Ростелеком Омск — 195.162.32.5)
  7. Server IP/Name: ppp.lan
  8. Username: Ваш логин из договора
  9. Password: Ваш пароль из договора
  10. Verify Password: Ваш пароль из договора
  11. Auto-reconnect:Always-on
  12. MTU: 1372
  13. ReconnectMode — режим установки соединения. Выберите Always для постоянного подключения
  14. Сохраняете настройки нажатием клавиши Save Settings.

NAT при автоматическом получении IP адреса (DHCP)

  1. My Internet Connection is: выберите Static IP
  2. Нажимаете кнопку Clone MAC Addres.
  3. Сохраняете настройки нажатием клавиши Save Settings.

Настройка Wi-Fi на роутере

В интерфейсе роутера необходимо зайти во вкладку Установка (SETUP), меню Установка беспроводной сети (Wireless Setup). Кнопка Установка беспроводной сети вручную (Manual Wireless Connection Setup).

  1. В разделе WI-FI PROTECTED SETUP c пункта Enable галочку лучше снять, поскольку не все беспроводные адаптеры поддерживают технологию Wi-Fi Protected Setup;
  2. Указать идентификатор SSID Вашей беспроводной домашней сети (tochka) в поле Wireless Network Name (по умолчанию dlink)
  3. Выбрать беспроводной канал, любой канал из выпадающего списка Wireless Channel
  4. Выбрать режим безопасности беспроводной сети
  5. В выпадающем списке Security Mode выбрать Enable WPA/WPA2 Wireless Security (enhanced) — это наиболее безопасный способ защитить Вашу беспроводную сеть
  6. Cipher Type — TKIP
  7. PSK/EAP — PSK
  8. В поле Network key Вы должны ввести любой набор цифр, длиной от 8 до 63. Их также необходимо запомнить, чтобы Вы могли указать их при подключении к сети
  9. Нажимаем на кнопку Save Settings, чтобы применить и сохранить настройки

Проверка статуса подключения к Интернет

Сохранение/восстановление настроек роутера

После проведения настройки, рекомендуется сохранить их, чтобы в случае возникновения проблем, можно было их восстановить. Для этого необходимо зайти во вкладку TOOLS, меню SYSTEM.

  • Для сохранения текущих настроек роутера необходимо нажать кнопку Save (параметр Save Settings To Local Hard Drive). Файл с настройками будет сохранен в указанное место на жёстком диске.
  • Для восстановления настроек настроек из файла, необходимо нажать кнопку Обзор, указать путь к файлу с настройками, затем нажать кнопку Upload Settings.

Внимание! Нажатие кнопку Restore Device приведет к восстановлению заводских настроек!

Настройка роутера D-Link DIR-615 Дом ру

Как легко догадаться из заголовка, в этом руководстве Вашему вниманию представлены все шаги настройки Wi-Fi роутера D-Link DIR-615 для домашнего Интернета от Дом.ру. Инструкция подойдет для следующих моделей роутеров:

  • D-Link DIR-615 K1
  • D-Link DIR-615 K2
  • D-Link DIR-615 M1

Настройку этих роутеров для провайдера Дом.ру мы будем рассматривать на примере последних прошивок. Однако, если на Вашем устройстве установлена предыдущая версия прошивки и вместо того, что изображено на скриншотах в этой статье Вы увидите интерфейс, выполненный в голубых цветах, просто нажмите в нем «Настроить вручную», в остальном все действия полностью аналогичны.

Подключение роутера, некоторые действия перед настройкой

На обратной стороне своего DIR-615 Вы можете наблюдать 5 портов, причем один из них подписан Internet — к нему следует подключить кабель Дом.ру. Один из портов LAN на роутере соедините кабелем с разъемом сетевой карты компьютера, с которого будет производиться настройка. Включите роутер в розетку.

Следующее, что я рекомендую сделать прежде чем приступать к настройке — проверить параметры подключения по локальной сети, использующегося для настройки. Как это сделать подробно описано здесь: //nastroika.pro/lan-settings-check/.

И последний необходимый шаг: после того, как Вы подключили Wi-Fi роутер для настройки, не включайте соединение Дом.ру на Вашем компьютере. Т.е. то соединение, которое Вы запускали для выхода в Интернет включать больше не нужно. После того, как роутер будет настроен, он сам установит это соединение и «раздаст» Интернет всем устройствам по локальной и беспроводной Wi-Fi сети. Приступаем.

Настройка PPPoE соединения Дом.ру на DIR-615

Запустите тот браузер, который привыкли использовать и введите в адресной строке 192.168.0.1 — это внутренний адрес страницы настроек роутера и он должен открыться несмотря на отсутствие подключения к Интернету. Нажмите Enter.

Вы увидите предложение ввести логин и пароль для входа в настройки. Используемые по умолчанию логин и пароль для роутера DIR-615 — admin и admin в обоих полях. После ввода правильных данных Вам будет предложено изменить стандартный пароль на что-то свое, а затем Вы окажетесь на главной странице настроек маршрутизатора. (Если она выглядит не так, как на картинке, то, как я уже писал, нажмите «Настроить вручную», а дальше выполняйте те же действия, что описаны здесь, кроме перехода в расширенные настройки — они полностью совпадают).

Читать еще:  Как поставить пароль на Wi-Fi на роутере TP-Link

В нижней части страницы нажмите ссылку «Расширенные настройки» и нажмите WAN в пункте «Сеть». Откроется список соединений, в котором уже есть одно подключение с динамическим IP. Кликните по нему и на открывшейся странице нажмите удалить, после чего вы вернетесь на страницу с пустым списком соединений. Теперь нажмите «Добавить» внизу списка соединений. В результате этого действия Вы окажетесь на странице настроек подключения роутера D-Link DIR-615. Основная задача теперь — перенести сюда настройки подключения Дом.ру.

Необходимо использовать следующие параметры:

  • Тип подключения — PPPoE
  • Имя пользователя — Ваше имя пользователя к аккаунту Дом.ру
  • Пароль — Ваш пароль

Это все, что требуется ввести, изменять остальные параметры нет никакой необходимости. После нажатия кнопки «Сохранить» Вы перейдете на страницу со списком соединений, на которой будет отображаться только что созданное соединение (разорванное) а вверху будет уведомление, на которое следует нажать и снова кликнуть «Сохранить». После этого, если Вы не сделали никаких ошибок и не запустили Дом.ру на самом компьютере, можно обновить текущую страницу со списком соединений и увидеть, что созданное нами подключение «Соединено» и работает. Уже сейчас можно пользоваться Интернетом с компьютера, на котором производилась настройка и даже по Wi-Fi. Однако, во избежание проблем, рекомендую сначала настроить параметры беспроводной сети.

Настройка беспроводной Wi-Fi сети на D-Link DIR-615

Снова перейдите на страницу расширенных настроек роутера и в пункте Wi-Fi выберите «Основные настройки». На этой странице Вы можете задать имя точки доступа SSID, чтобы оно отличалось от стандартного DIR-615. Введите что-то свое в соответствующее поле и нажмите «Сохранить» — по этому имени Вы будете отличать свою беспроводную сеть от чужих.

Следующий шаг — это поставить пароль на Wi-Fi. Для того, чтобы это сделать, в пункте Wi-Fi расширенных настроек выберите «Настройки безопасности», после чего заполните необходимые поля:

  • Сетевая аутентификация — WPA2-PSK (рекомендуется, как самый защищенный вариант)
  • Ключ шифрования PSK — ваш пароль на Wi-Fi, состоящий не менее чем из 8 символов (не кириллица).

Сохраните настройки, подтвердите сохранение у индикатора вверху и все! Теперь Вы можете подключиться к Интернет по Wi-Fi с ноутбука, планшета, телефона и Бог знает каких еще устройств.

Если у Вас возникли вопросы и что-то не работает — спрашивайте ниже. Если все получилось — оставляйте комментарий (он вселит надежду в следующих посетителей) и делитесь страничкой в социальных сетях.

Настройка оборудования

Блог о модемах, роутерах и gpon ont терминалах.

dir-615 k1 настройка PPPoE

Беспроводной маршрутизатор D-Link DIR-615 K1 (H/W Ver K1) — это обновленная версия проверенного временем роутера DIR-615. По ценовой категории обе модели находятся на одной позиции — в самом низу ценовой линейки Wi-Fi маршрутизаторов. Но ставить знак равенства между этими двумя устройствами в плане функциональности не стоит, ибо возможности DIR-615 K1 в разы больше. Среди плюсов нового маршрутизатора можно отметить полноценный 802.11N Wi-Fi и поддержка 802.1Q, т.е. D-Link DIR-615 K1 умеет тегировать трафик начиная с версии прошивки 1.0.3. А для одного из самых доступных беспроводных роутеров на рынке это уже значимый аргумент. С версии firmware 1.0.6 улучшена производительность маршрутизатора и D-Link обещает скорость по PPPoE/PPTP/L2TP до 93 мегабит в секунду. Согласитесь, серьёзное заявление.

Конечно тут можно возразить что у этой модели нет USB-портов, слабые 2dBi антенны, нет torrent-клиента и print-сервера, да и в наследство от предшественника досталась глюкавость, с которой производитель постоянно борется. Но на другой чаше весов лежит цена в 1300 рублей, которая для многих потребителей является очень значимым условием в выборе беспроводного роутера.

Настройка PPPoE на роутере DIR-615 K1 для Ростелеком, ТТК и ДОМ.ru.

Веб-интерфейс DIR-615 K1 доступен по адресу http://192.168.0.1 Логин и пароль стандартные admin/admin. При первой авторизации устройство потребует сменить пароль со стандартного на любой свой.

Попадаем на главную страницу интерфейса. Для того чтобы воспользоваться всеми плюшками нового роутера я рекомендую сразу обновить прошивку до самой актуальной. Если же Вы боитесь перепрошивать устройство настраивайте роутер по вот этой инструкции.

В версии 1.0.0 и 1.0.3 DIR-615 K1 идентичен DIR-300 NRU B5 с версией ПО 1.3.x.

Мы же пойдём более интересным и сложным путём.
1 шаг. Перепрошивка DIR-615 K1.
Внимание! Администрация сайта не несет ответственности за повреждение Вашего роутера в процессе прошивки. Все действия Вы делаете на свой страх и риск.

Для прошивки роутера скачиваем с официального ftp-сервера самую последнюю прошивку, и сохраняем на диск C: в самый корень. затем в веб-интерфейсе нажимаем кнопку Настроить вручную:

В открывшемся меню выбираем пункт «Система» > «Обновление ПО» и нажимаем кнопку Обзор. Выбираем скаченную прошивку и нажимаем кнопку Обновление. Все. Дальше главное не трогать питание и терпеливо ждать пока роутер завершит перепрошивку и перегрузиться.

2 шаг. Настройка DIR-615 K1.
После перезагрузки получаем опять запрос логина и пароля:

Вводим логин и пароль — admin/admin и видим совершенно новый веб-интерфейс. Кстати такой же и у прошивок серии 1.4.х для DIR-300 NRU B5, B6 и B7 ( изображения кликабельны ):

По умолчанию стоит Английский язык поэтому нажимаем кнопку «Language» и выбираем «Русский». Далее перейдем к настройке подключения:

Выбираем раздел «Сеть», ссылка «Click’n’Connect». Ранее D-Link Click’n’Connect была отдельной программой, которая отдельно шла на диске. Теперь же она фактически интегрирована в интерфейс роутера:

Первым делом нас просят подключить WAN-кабель. Это понадобиться в дальнейшем для проверки соединения. Нажимаем «Далее»:

Выбираем PPPoE и нажимаем «Далее»:

Здесь нас просят ввести логин и пароль для доступа в Интернет. Как Вы можете заметить в правом нижнем углу окна есть переключатель Кратко-Подробно . Если выбрать «Подробно» то получите полный список параметров:

Здесь можете при необходимости выключить Сетевой экран, разрешить пинг устройства извне и откорректировать при необходимости MTU. Нажимаем «Далее».

Нажимаем кнопку «Применить»:

Ждем пока пропингуется тестовый адрес и выдаст сообщение о успешной настройке подключения. Нажимаем «ОК» и затем «Далее». Следующий этап — настройка Wi-Fi.

В этом окне достаточно ввести идентификатор беспроводной сети (SSID) и ключ доступа. Обязательно смените ключ доступа со стандартного на какой-нибудь другой в целях безопасности. Нажимаем «Далее» и переходим настройкам IPTV.

Если у Вас не подключена услуга IPTV, либо телевидение доставляется тегированным в отдельном VLAN (например, Ростелеком Саратовская область) — нажимаем кнопку «Пропустить шаг». В остальных случаях выбираем порт под ТВ-приставку и нажимаем кнопку «Далее».

Нажимаем кнопку Сохранить. На этом базовая настройка DIR-615 K1 закончена.

Инструкция по настройке через отдельный VLAN будет выложена в ближайших постах.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
