Nvidia готовит к выпуску видеокарту GTX 1070 Ti

Видеоускоритель Nvidia GeForce GTX 1070 Ti

Содержание

Представляем базовый детальный материал с исследованием Nvidia GeForce GTX 1070 Ti.

Справочные материалы

Объект исследования: Ускоритель трехмерной графики (видеокарта) Nvidia GeForce GTX 1070 Ti 8 ГБ 256-битной GDDR5

Сведения о разработчике: Компания Nvidia Corporation (торговая марка Nvidia) основана в 1993 году в США. Штаб-квартира в Санта-Кларе (Калифорния). Разрабатывает графические процессоры, технологии. До 1999 года основной маркой была Riva (Riva 128/TNT/TNT2), с 1999 года и по настоящее время — GeForce. В 2000 году были приобретены активы 3dfx Interactive, после чего торговые марки 3dfx/Voodoo перешли к Nvidia. Своего производства нет. Общая численность сотрудников (включая региональные офисы) около 5000 человек.

Часть 1: Теория и архитектура

Казалось бы, зачем компании Nvidia выпускать в 2017 году еще что-то, ведь у них уже сложилась довольно стройная линейка видеокарт, прикрывающая практически все ниши? Но их конкурент не так давно соизволил выпустить не одну, а две модели своих графических решений высокого уровня, хоть и с отличающимися параметрами и ценой, но разница в скорости между ними была не такой большой, как между GTX 1080 и GTX 1070, и Radeon RX Vega 56 в итоге оказалась несколько мощнее GeForce GTX 1070 и заметно ближе к GTX 1080 при меньшей рекомендованной цене.

Именно поэтому образовалась небольшая ниша для выпуска еще одного возможного варианта видеокарты, в которую и нацелена сегодняшняя новинка — GeForce GTX 1070 Ti. Новая модель занимает место между весьма популярными моделями видеокарт GeForce GTX 1080 и GTX 1070. Всем понятно, что это прямой конкурент для Radeon RX Vega 56. В принципе, Nvidia могла бы вообще ничего не выпускать против Vega 56, так как последняя все еще продается дороже рекомендованной цены и не является таким уж страшным конкурентом для них, но они все же решили заполнить хоть и маленькую, но все же проявившуюся дырочку в своей линейке.

И теперь современная линейка видеокарт Nvidia GeForce GTX, основанных на архитектуре Pascal, состоит из следующих моделей: GeForce GTX 1080 Ti, GeForce GTX 1080, GeForce GTX 1070 Ti, GeForce GTX 1070, GeForce GTX 1060 6GB (эх, можно было назвать ее тоже Ti — для красоты), GeForce GTX 1060 3GB, GeForce GTX 1050 Ti, GeForce GTX 1050, GeForce GT 1030. И так довольно стройная линейка Nvidia просто стала чуть плотнее.

В продажу GeForce GTX 1070 Ti запускается уже с сегодняшнего дня — сразу после или прямо перед выходом нескольких громких игр этой осени: Destiny 2, Star Wars Battlefront II, Call of Duty: WWII, Need for Speed: Payback и многих других. Новая видеокарта — отличный вариант для энтузиастов, требующих от видеоподсистемы достаточной мощности для всех современных игр при максимальных настройках качества. И у новой модели вполне достаточно производительности для того, чтобы обеспечить комфортную частоту кадров практически во всех играх при максимальных или очень высоких настройках и высоких разрешениях.

По сравнению со своей предшественницей, которой сама Nvidia считает GeForce GTX 970, модель GTX 1070 Ti должна обеспечивать примерно вдвое большую итоговую производительность (по оценкам специалистов компании), а желающим добиться еще большей производительности GeForce GTX 1070 Ti предоставляет немалый простор для разгона, позволяя практически догнать по скорости GeForce GTX 1080, работающую на стандартных частотах.

Так как новая видеокарта компании Nvidia основана на уже известном нам графическом процессоре архитектуры «Pascal», имеющей много общего с предыдущей архитектурой «Maxwell» второго поколения, то перед прочтением данного материала мы советуем ознакомиться с ранними статьями о наиболее заметных видеокартах компании:

  • [09.03.17] Nvidia GeForce GTX 1080 Ti — новый король игровой 3D-графики с серьезным отрывом от остальных топовых ускорителей
  • [17.05.16] Nvidia GeForce GTX 1080 — новый лидер игровой 3D-графики на ПК
  • [01.06.15] Nvidia GeForce GTX 980 Ti — самый производительный однопроцессорный ускоритель игрового класса
  • [22.04.15] Nvidia GeForce GTX Titan X — самый мощный однопроцессорный ускоритель
  • [19.09.14] Nvidia GeForce GTX 980 — последователь GeForce GTX 680, обгоняющий даже GTX 780 Ti

Давайте рассмотрим подробные характеристики видеоплаты GeForce GTX 1070 Ti, основанной на урезанной версии графического процессора GP104.

Новая модель видеокарты GeForce GTX 1070 Ti получила вполне логичное наименование для решений компании. Так как она располагается в линейке между GTX 1080 и GTX 1070, то и назвать ее решили традиционно, просто добавив к меньшему значению приставку Ti. Новинка не заменяет в текущей линейке компании какие-либо видеокарты, а дополняет современное семейство GeForce 1000. Ниже ее в иерархии располагается модель GeForce GTX 1070, основанная на еще сильнее урезанной версии чипа GP104 и имеющая меньшую производительность, а выше — GTX 1080 на полноценной версии этого же GPU, и с использованием GDDR5X-памяти.

Рекомендованная цена на новую видеоплату Nvidia начинается от $449 (33 990 в России), и это очень неплохое предложение с учетом того, что новинка не должна слишком серьезно уступать GTX 1080. Хотя ответа Nvidia на Radeon RX Vega 56 пришлось подождать какое-то время, удар по конкуренту сегодня нанесен достаточно сильный — при скорости, близкой к GTX 1080, новинка смотрится весьма привлекательно. На сегодняшний день GeForce GTX 1070 Ti в принципе является одним из лучших решений на рынке мощных игровых видеокарт по соотношению цены и производительности.

Рассматриваемая сегодня видеокарта основана на чипе GP104, имеющем 256-битную шину памяти, но, в отличие от GeForce GTX 1080, на нее решили установить не новый тип памяти GDDR5X, а старую добрую GDDR5, работающую на достаточно высокой эффективной частоте в 8 ГГц, что дает приличную пиковую пропускную способность в 256 ГБ/с. Объем установленной на видеокарту памяти с такой шиной мог быть равен 4 или 8 ГБ, но меньшее значение в современных условиях просто неприемлемо, поэтому GTX 1070 Ti логично получила 8 ГБ памяти, которых хватит для запуска любых 3D-приложений с любыми настройками качества и сейчас и в ближайшие годы.

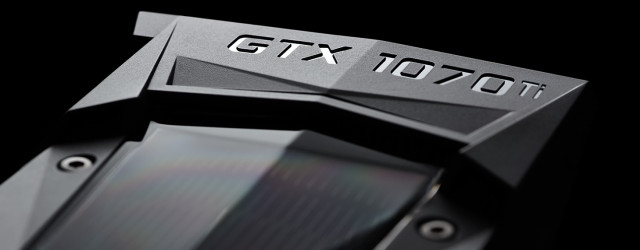

Как это уже стало традицией для Nvidia, они выпускают также и собственное специальное издание видеокарты — GeForce GTX 1070 Ti Founders Edition, которая основана на все той же системе питания с dual-FET и пятью фазами, что и у старшей платы GeForce GTX 1080 Founders Edition, что обеспечивает хороший запас для разгона и приличную энергоэффективность. Печатная плата референсной GeForce GTX 1070 Ti по понятным причинам мало отличается от той же GTX 1080. Длина PCB от GeForce GTX 1070 Ti равна традиционным 27 см, а в качестве портов вывода изображения предлагается один HDMI, два DVI и три DisplayPort разъема. Как и ее сестры, плата довольствуется одним 8-контактным разъемом дополнительного питания, но партнеры вольны устанавливать другие, более мощные системы питания, имеющие запас по питанию.

Неудивительно, что GeForce GTX 1070 Ti Founders Edition оснащена все тем же кулером с медной испарительной камерой, что мы видели в стандартной плате GTX 1080. Аналогичный кулер ранее использовался для охлаждения графических процессоров с потреблением в 250 Вт, и GeForce GTX 1070 Ti Founders Edition с потреблением в 180 Вт явно имеет немалый запас по эффективности охлаждения, что также позволит энтузиастам поднять турбо-частоту GPU и предел потребления энергии, обеспечив заметный прирост в итоговой 3D-производительности.

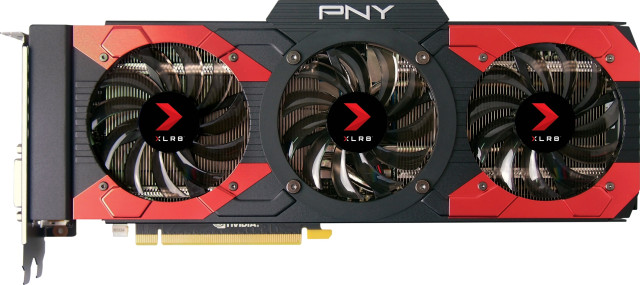

Что касается видеокарт с нестандартным дизайном партнеров компании Nvidia, то они с самого дня запуска продаж традиционно предлагают широкий выбор собственных моделей GeForce GTX 1070 Ti, включая варианты со своим дизайном печатных плат и даже еще более эффективными системами охлаждения. А некоторые из партнеров компании предлагают также миниатюрные варианты GeForce GTX 1070 Ti, которые войдут в небольшие Mini-ITX-корпуса.

Архитектурные особенности

Видеокарта GeForce GTX 1070 Ti является далеко не первым представителем поколения графической архитектуры Pascal, она основана на том же графическом процессоре GP104, что и GeForce GTX 1080 с GTX 1070. Применение техпроцесса 16 нм FinFET при производстве этих графических процессоров на TSMC дало возможность значительно повысить сложность чипа и тактовую частоту при сохранении сравнительно невысокой площади и себестоимости. Архитектурно чип семейства Pascal похож на аналогичные решения прошлых поколений Nvidia, но есть и некоторые отличия, о которых можно подробно почитать в обзорах предыдущих решений компании.

Каждый из потоковых мультипроцессоров Streaming Multiprocessor (SM) спарен с движком PolyMorph Engine, который обрабатывает текстурные выборки, тесселяцию, трансформацию, установку вершинных атрибутов и коррекцию перспективы. Комбинация мультипроцессора SM с одним движком Polymorph Engine традиционно для Nvidia называется TPC — Texture Processor Cluster, а несколько TPC вместе с движком растеризации основывают графические кластеры — Graphics Processor Cluster (GPC).

Графический процессор GP104 имеет четыре кластера GPC и достаточную мощность для любых игр, но при этом он весьма энергоэффективный и обходится лишь одним 8-контактным разъемом питания при уровне энергопотребления ниже 200 Вт. Впрочем, чтобы не делать модель GeForce GTX 1080 совсем уж бесполезной после выхода GTX 1070 Ti, в новинке применяется чип, урезанный до 19 потоковых мультипроцессоров Streaming Multiprocessor (SM), один из которых отключен на аппаратном уровне:

То есть, графический процессор в GeForce GTX 1070 Ti имеет 2432 активных CUDA-ядер и 152 текстурных модуля, и по этим характеристикам он куда ближе к GTX 1080 (2560 CUDA-ядер и 160 блоков TMU), чем к GTX 1070 (1920 CUDA-ядер и 120 блоков TMU). А вот что у новой модели осталось от GeForce GTX 1070, так это подсистема памяти целиком. GeForce GTX 1070 Ti ровно так же имеет 8 ГБ видеопамяти типа GDDR5, работающей на эффективной частоте в 8 ГГц и связана с GPU по 256-битной шине, состоящей из восьми 32-битных контроллеров. К каждому из контроллеров памяти привязано по восемь блоков ROP и 256 КБ кэш-памяти второго уровня. То есть, урезанный чип GP104 также содержит 64 блоков ROP и 2048 КБ кэш-памяти второго уровня, как и полноценный.

Соответственно, по пропускной способности памяти новинка ничем не отличается от своей младшей сестры, но это практически не ограничивает производительность в большинстве применений — в играх ведь куда важнее вычислительная и текстурная производительность, по которым новинка заметно быстрее GTX 1070 и лишь чуть-чуть отстает от GTX 1080. Во многом потому, что и базовая и турбо-частота у GeForce GTX 1070 Ti оставлены довольно высокими: базовая частота равна 1607 МГц, а турбо — 1683 МГц. При этом турбо-частота — это лишь средняя частота, на которой работает GPU в тестовом наборе игровых и других приложений, а реальная во многих случаях будет еще выше благодаря технологии GPU Boost 3.0.

Читать еще:  Список значений клавиш F1 — F12 клавиатуры

Со всеми остальными особенностями графического процессора GP104, включая подробности алгоритма работы GPU Boost 3.0, улучшенном сжатии информации во фреймбуфере, поддержке асинхронных вычислений, технологии мультипроецирования и улучшениях блоков вывода и обработки видеоданных, вы можете познакомиться в нашем обзоре GeForce GTX 1080, ведь новинка ничем не отличается от этой ранней модели с точки зрения функциональности.

Выводы по теоретической части

Судя по техническим характеристикам и пиковым теоретическим показателям, новая видеокарта модели GeForce GTX 1070 Ti должна стать очень сильным конкурентом для Radeon RX Vega 56 на рынке. Обе эти видеокарты предназначены для любых современных игр при максимальных настройках качества и на дисплеях с разрешением как минимум до 2560×1440 пикселей. Также новинка от Nvidia прекрасно подойдет и для тех редких игроков, которые используют шлемы виртуальной реальности, еще более требовательные к мощности GPU.

К слову, даже при том, что сама Nvidia советует для мониторов с 4K-разрешением применять еще более мощные решения типа GeForce GTX 1080 Ti или Titan X, даже одиночная GeForce GTX 1070 Ti позволит играть во многие игры в таких условиях со вполне приемлемой частотой кадров, хотя для самых требовательных проектов действительно лучше будет поставить или более мощный GPU или хотя бы вторую GTX 1070 Ti в SLI-конфигурацию (и мириться с некоторыми особенностями и ограничениями мультичипового рендеринга при этом). Кроме того, GeForce GTX 1070 Ti отличается не только высокой производительностью, но и богатой функциональностью, поддержкой многих новых возможностей и алгоритмов — всем тем, что умеет семейство Pascal.

Доступность видеокарт новой модели GeForce GTX 1070 Ti у партнеров компании Nvidia (Asus, EVGA, Gigabyte, Innovision 3D, MSI, Palit и Zotac) в розничной продаже ожидается сразу со дня анонса — 2 ноября, ну а референсные GeForce GTX 1070 Ti Founders Edition самой Nvidia должны появиться в онлайн-магазине российского сайта компании ближе к концу этого же месяца.

В следующих частях нашего материала мы оценим производительность новой видеокарты GeForce GTX 1070 Ti на практике, сравнив ее скорость с показателями других аналогичных по цене одночиповых видеосистем компаний Nvidia и AMD, относящихся к современным поколениям графических процессоров. Для начала рассмотрим данные, полученные в нашем наборе синтетических тестов, а затем доберемся и до игр.

Для майнеров в продаже появились видеокарты NVIDIA Geforce GTX 1070 Ti

Несколько дней назад Nvidia анонсировала свою новую видеокарту Geforce GTX 1070 Ti, а затем открыла предварительные заказы с доставкой, также сообщив об официальных продажах со 2 ноября. До официального выпуска было много догадок о том, что может предложить новая GTX 1070 Ti, хотя мы уже знаем, что у новой модели Ti на самом деле не так уж много отличий.

Nvidia, вероятно, не хотела подвергать опасности продажи своих графических процессоров GTX 1080, так как можно было ожидать, что GTX 1070 Ti будет находиться где-то между GTX 1070 и GTX 1080 с точки зрения производительности, хотя по разгону она, скорее всего, может превзойти GTX 1080. Есть некоторые предположения о том, что новая Ti будет сильно разгоняться, и это, безусловно, хорошая новость для игроков и майнеров.

Давайте взглянем на более важные характеристики и то, как GTX 1070 Ti отличается от графических процессоров 1070 и 1080 от Nvidia (типового варианта с базовой тактовой частотой).

Глядя на спецификации, кажется, что новая GTX 1070 Ti почти такая же, как GTX 1080 (некоторая дополнительная тактовая частота должна ввести поправки в работу ядер CUDA), причём наибольшая разница заключается в использовании памяти. GTX 1080 использует более быструю с точки зрения скорости видеопамять GDDR5X и предлагает большую пропускную способность, однако временной режим памяти у неё медленнее по сравнению с GDDR5, которые используются в GTX 1070 Ti.

Если для геймеров задержки памяти могут быть не так важны, как для обычных пользователей, и более быстрая частота может прекрасно подойти, то для майнеров важен временной режим памяти. Таким образом, память GDDR5, используемая на GTX 1070 Ti, является хорошей новостью для людей, занимающихся майнингом альткоинов, требующих интенсивной памяти, например Эфириума и его форков.

Заметьте, что получится гораздо более высокая производительность по сравнению с обычной GTX 1070, т.к. новая Ti даёт больше производительности при более интенсивных алгоритмах GPU — из-за увеличенного количества ядер CUDA.

Конечно, нужно провести некоторое тестирование, когда новые графические процессоры, наконец, выйдут на рынок и оценить, насколько хороша их производительность по сравнению в GTX 1070 и GTX 1080. Отметим, что хотя Nvidia использует фотографии эталонного дизайна GeForce GTX 1070 Ti с кулером Founders Edition, похоже, что такая модель будет продаваться только напрямую Nvidia, а не через партнёров, все остальные будут с кулерами, уже используемыми для моделей GTX 1070 или 1080.

В результате многие люди не смогут достать модели с Founders Edition из-за того, что у Nvidia нет собственных каналов сбыта, и поэтому компания по сути игнорирует прямые продажи на многих мелких рынках мира. Однако в любом случае, уже понятно, что новая GTX 1070 Ti должна стать отличным выбором для устройств с несколькими GPU — вместо GTX 1070. Хотя решающим фактором, скорее всего, будет цена для конечных пользователей новых видеокарт — та, которая где-то между GTX 1070 и GTX 1080.

Обзор и тестирование видеокарты ROG STRIX GeForce GTX 1070 Ti Advanced edition: пополнение в семействе NVIDIA Pascal

Долгожданный дебют новой флагманской видеокарты AMD в лице AMD Radeon RX Vega 64 оказался, мягко говоря, неубедительным. Даже несмотря на внушительные технические характеристики и колоссальное количество нововведений в микроархитектуре AMD GCN пятого поколения, старшая «Вега» уступила как NVIDIA GeForce GTX 1080 Ti, так и младшей GeForce GTX 1080 почти во всем, кроме функциональности и производительности при расчетах общего назначения. Но из-за достаточно большого разрыва между GeForce GTX 1080 и GeForce GTX 1070, AMD смогла втиснуться со своей Radeon RX Vega 56, которая аккурат заняла пустующую нишу. А благодаря хорошему разгонному потенциалу она вполне может вплотную приблизиться к GeForce GTX 1080. Справедливости ради стоит отметить, что ценники обеих представительниц семейства AMD Radeon RX Vega куда выше рекомендованных из-за низкого количества предложений и большого спроса, особенно со стороны майнеров. Это снижает их привлекательность для геймеров, по крайней мере на данный момент.

Казалось бы, все играет на руку NVIDIA, и она может спокойно почивать на лаврах, особенно после снижения цен на свои ускорители. А ведь уже в следующем году появится более мощная и энергоэффективная линейка NVIDIA Volta. Но Джен-Хсун Хуанг и компания решили не отсиживаться и поставить своего извечного соперника на место. Для этого 26 октября была официально представлена видеокарта NVIDIA GeForce GTX 1070 Ti.

Структурная схема графического процессора NVIDIA GP104-300

Как GeForce GTX 1080 и GeForce GTX 1070, новинка построена на базе 16-нм графического процессора NVIDIA GP104 поколения NVIDIA Pascal. Но в данном случае речь идет о модификации NVIDIA GP104-300 с 19 активными потоковыми мультипроцессорами (Streaming Multiprocessor (SM)) из 20 возможных. Поскольку каждый из них обладает 128 CUDA-ядрами и 8 текстурными блоками (TMU), то общее их количество составляет 2432 и 152 соответственно. А количество растровых блоков (ROP) достигает 64. Для удобства восприятия информации предлагаем взглянуть на сводную таблицу характеристик игровых видеокарт верхнего эшелона от NVIDIA:

NVIDIA GeForce GTX 1070

NVIDIA GeForce GTX 1070 Ti

NVIDIA GeForce GTX 1080

NVIDIA GeForce GTX 1080 Ti

16 (FinFET)

NVIDIA GP104-300

NVIDIA Pascal

Площадь кристалла, мм 2

314

Количество транзисторов, млрд.

7,2

2432

Количество текстурных блоков

152

Количество растровых блоков

64

Базовая / динамическая частота GPU, МГц

1607 / 1683

GDDR5

8

Эффективная частота памяти, МГц

8 008

Разрядность шины, бит

256

Пропускная способность, ГБ/с

256,3

Вычислительная мощность, TFLOPS

8

180

449

Как видим, новинка в большей степени тяготеет к NVIDIA GeForce GTX 1080, поскольку у них минимальный разрыв по количеству вычислительных блоков, да и базовая частота (1607 МГц) и TDP (180 Вт) заявлены на одном уровне. Именно поэтому она вполне могла бы называться GeForce GTX 1075 или GeForce GTX 1080 SE, по аналогии с некоторыми моделями прошлых лет. Да, динамическая частота совпадает с таковой у GeForce GTX 1070 (1683 МГц), но, как мы знаем, на практике она куда выше и будет зависеть от эффективности системы охлаждения и лимита мощности. Вот что действительно может повлиять на итоговую производительность GeForce GTX 1070 Ti, так это использование более медленной видеопамяти стандарта GDDR5 вместо GDDR5X, которая устанавливается не только во флагмане GeForce GTX 1080 Ti, но и в GeForce GTX 1080. Хотя такой ход объясняется желанием производителя разграничить видеокарты во внутреннем модельном ряде.

Но хватит разглагольствовать, а лучше перейдем к практическому знакомству с новинкой, которое будет проходит на примере нереференсной видеокарты ROG STRIX GeForce GTX 1070 Ti Advanced edition (ROG-STRIX-GTX1070TI-A8G-GAMING).

Спецификация

ROG STRIX GeForce GTX 1070 Ti Advanced edition (ROG-STRIX-GTX1070TI-A8G-GAMING)

Номинальная / динамическая частота графического ядра, МГц

1607 / 1683 («Gaming»)
1683 / 1759 («OC»)

Номинальная / эффективная частота памяти, МГц

Ширина шины памяти, бит

Пропускная способность памяти, ГБ/с

1 x DVI-D
2 x HDMI 2.0b
2 x DisplayPort 1.4

Дополнительные разъемы питания PCIe

1 x 8-контактный

Минимальная рекомендованная мощность блока питания, Вт

Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм

298 x 134 x 52,5 (313 х 130)

Упаковка и комплект поставки

На полках магазинов видеокарту можно будет узнать по привычной и довольно крупной картонной коробке, которая щеголяет качественной полиграфией. На ее сторонах в простой и доступной форме можно узнать о всех ключевых особенностях и преимуществах ROG-STRIX-GTX1070TI-A8G-GAMING. В дополнение к этому присутствуют рекомендации производителя к блоку питания: минимум 500 Вт и желательно один 8-контактный разъем PCIe.

В комплекте с адаптером предлагается диск с драйверами и ПО, краткое руководство пользователя и парочка фирменных многоразовых стяжек для укладки силовых кабелей.

Внешний вид

ROG STRIX GeForce GTX 1070 Ti Advanced edition − довольно массивный ускоритель, который имеет длину порядка 313 мм и занимает сразу два с половиной слота расширения. На лицевой стороне установлена массивная система охлаждения с тремя вентиляторами, а тыльная часть закрыта металлической опорной пластиной с вырезами под компоненты платы.

Хотя нам и не разрешили разбирать новинку, но судя по официальным рисункам и фото коллег по цеху, инженеры ASUS не стали изобретать велосипед и использовали знакомую PCB, которая практически полностью повторяет оную в ROG STRIX GeForce GTX 1070 GAMING. В итоге мы имеем усиленную 7-фазную (6 для GPU и 1 для памяти) подсистему питания вместо эталонного 5+1-фазного дизайна. В качестве ШИМ-контроллера выступает микросхема uPI Semiconductor uP9511P, которая является рекомендованной чипмейкером для видеокарт серии NVIDIA GeForce GTX 10xx. Функции мониторинга возложены на контроллер ITE IT8705F/AF. Силовые компоненты отвечают фирменной концепции Super Alloy Power II, а сборка выполняется на полностью автоматизированной линии производства ASUS AUTO-Extreme Technology.

Читать еще:  Как установить обновления на Windows 10 и повысить версию сборки до самой актуальной

Дополнительное питание подается через один 8-контактный разъем PCIe. То есть теоретически видеокарта может получить до 225 Вт мощности, чего должно хватить даже для максимального разгона, особенно учитывая высокую энергоэффективность всех чипов NVIDIA GP104. Напомним, что TDP эталонной NVIDIA GeForce GTX 1070 Ti заявлено на уровне 180 Вт. Система охлаждения слегка препятствует подключению и отключению дополнительного коннектора. Рядом находится пара светодиодов для индикации состояния питания (белый цвет − если силовой кабель подключен, тогда как красный сигнализирует о его отсутствии) и площадка для мониторинга и изменения ключевых напряжений.

Для объединения вычислительных мощностей нескольких ROG-STRIX-GTX1070TI-A8G-GAMING реализована технология NVIDIA SLI, которая работает при помощи двух MIO-коннекторов, необходимых для подключения соответствующих мостиков.

В хвостовой части расположены два 4-контактных разъема для подключения корпусных вентиляторов (технология ASUS FanConnect II), скорость которых можно привязать к температуре графического или центрального процессора. Также тут находится колодка Aura Sync RGB для синхронизации работы LED-подсветки с совместимыми продуктами.

Набор внешних интерфейсов включает в себя:

  • 1 x DVI-D;
  • 2 x HDMI 2.0;
  • 2 x DisplayPort 1.4.

Эталонная версия предполагает использование одного порта HDMI, но трех DisplayPort. Модифицированный набор видеоинтерфейсов компания ASUS называет VR-Friendly, поскольку два порта HDMI упростят подключение шлема виртуальной реальности.

Утилита GPU-Z пока не отображает все параметры новинки, а некоторые и вовсе некорректно. Тем не менее мы и так знаем, что в основе ROG STRIX GeForce GTX 1070 Ti Advanced edition лежит чип NVIDIA GP104-300-A1, который произведен по 16-нм техпроцессу. Он состоит из 2432 ядер CUDA, 152 текстурных блоков и 64 блоков растеризации. Тестирование проводилось в режиме «Gaming», в котором базовая частота составляет 1607 МГц, а динамическая достигает 1683 МГц. В свою очередь 8 ГБ GDDR5-памяти от компании Micron работают на эффективной частоте 8008 МГц с пропускной способностью 256,3 ГБ/с при 256-битной шине. То есть все полностью соответствует рекомендациям NVIDIA. При желании в утилите ASUS GPU Tweak II можно активировать режимы «OC» и «Silent» или создать профили с собственными настройками.

Неотъемлемой частью дизайна всех адаптеров линейки ROG STRIX является RGB-иллюминация ASUS Aura Sync. Она состоит из ряда светодиодов, расположенных вдоль (снизу и сбоку) кожуха системы охлаждения и большого логотипа Republic of Gamers на обратной стороне устройства. Пользователь может выбрать один из миллионов цветов и один из шести режимов работы. Если у вас имеются другие комплектующие или периферия с поддержкой ASUS Aura Sync, то все это добро можно заставить мигать в унисон для получения более красочного эффекта.

Система охлаждения

Конструкция кулера видеокарты ROG-STRIX-GTX1070TI-A8G-GAMING аналогична моделям ROG STRIX GeForce GTX 1080 Ti OC Edition и ROG STRIX RX VEGA 64 OC Edition. Он состоит из массивного двухсекционного алюминиевого радиатора, пластины которого пронизаны шестью 6-мм медными тепловыми трубками с никелированным покрытием, трех осевых вентиляторов с диаметром крыльчатки 88 мм и пластикового кожуха, который накрывает всю конструкцию сверху. Для более эффективного отвода тепла от графического процессора применяется медное никелированное основание, которое пришло на смену прямому контакту с тепловыми трубками. Элементы подсистемы питания соприкасаются с основным радиатором через контактную площадку с термопрокладкой. В данном случае микросхемы памяти охлаждаются только частично при помощи небольшой изогнутой пластины.

В автоматическом режиме работы системы охлаждения, при максимальной нагрузке температура графического процессора достигала всего 64°С, что на 30°С ниже критического показателя. Иногда вентиляторы приостанавливали свою работу, но в момент снятия показаний они вращались на скорости 39% от максимальной, создавая очень тихий шумовой фон. Большую часть времени GPU работает на частоте 1785 МГц, а в играх этот показатель наверняка будет еще выше.

В режиме максимальной скорости вращения вентиляторов температура GPU опустилась до 46°С, что говорит о колоссальном запасе прочности для оверклокерских экспериментов. Попутно возросла его частота до 1810 МГц. Но при этом шум превысил средний уровень и перестал быть комфортным для постоянного использования.

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижались, позволяя снизить энергопотребление и тепловыделение видеоускорителя в целом. В таком режиме температура GPU не превышала 40°С, а кулер переходил в пассивный режим. Вентиляторы запускались только после достижения температурой GPU отметки 56-57°С. Поэтому в моменты простоя видеокарта абсолютно бесшумная. Кстати, при частичной нагрузке может вращаться только один из трех пропеллеров, что позволяет минимизировать уровень шума.

В итоге система охлаждения модели ROG STRIX GeForce GTX 1070 Ti Advanced edition порадовала тихой и эффективной работой в автоматическом режиме, отличным запасом мощности (но некомфортным шумом) при максимальной скорости вращения лопастей и бесшумным функционированием при низких нагрузках. Каких-либо посторонних звуков в виде свиста дросселей замечено не было. Поэтому у нас нет сомнений в эффективной работе кулера при различных нагрузках и оверклокинге, особенно учитывая, что он прекрасно справляется с куда более «горячими» видеокартами.

Для майнеров в продаже появились видеокарты NVIDIA Geforce GTX 1070 Ti

Несколько дней назад Nvidia анонсировала свою новую видеокарту Geforce GTX 1070 Ti, а затем открыла предварительные заказы с доставкой, также сообщив об официальных продажах со 2 ноября. До официального выпуска было много догадок о том, что может предложить новая GTX 1070 Ti, хотя мы уже знаем, что у новой модели Ti на самом деле не так уж много отличий.

Nvidia, вероятно, не хотела подвергать опасности продажи своих графических процессоров GTX 1080, так как можно было ожидать, что GTX 1070 Ti будет находиться где-то между GTX 1070 и GTX 1080 с точки зрения производительности, хотя по разгону она, скорее всего, может превзойти GTX 1080. Есть некоторые предположения о том, что новая Ti будет сильно разгоняться, и это, безусловно, хорошая новость для игроков и майнеров.

Давайте взглянем на более важные характеристики и то, как GTX 1070 Ti отличается от графических процессоров 1070 и 1080 от Nvidia (типового варианта с базовой тактовой частотой).

Глядя на спецификации, кажется, что новая GTX 1070 Ti почти такая же, как GTX 1080 (некоторая дополнительная тактовая частота должна ввести поправки в работу ядер CUDA), причём наибольшая разница заключается в использовании памяти. GTX 1080 использует более быструю с точки зрения скорости видеопамять GDDR5X и предлагает большую пропускную способность, однако временной режим памяти у неё медленнее по сравнению с GDDR5, которые используются в GTX 1070 Ti.

Если для геймеров задержки памяти могут быть не так важны, как для обычных пользователей, и более быстрая частота может прекрасно подойти, то для майнеров важен временной режим памяти. Таким образом, память GDDR5, используемая на GTX 1070 Ti, является хорошей новостью для людей, занимающихся майнингом альткоинов, требующих интенсивной памяти, например Эфириума и его форков.

Заметьте, что получится гораздо более высокая производительность по сравнению с обычной GTX 1070, т.к. новая Ti даёт больше производительности при более интенсивных алгоритмах GPU — из-за увеличенного количества ядер CUDA.

Конечно, нужно провести некоторое тестирование, когда новые графические процессоры, наконец, выйдут на рынок и оценить, насколько хороша их производительность по сравнению в GTX 1070 и GTX 1080. Отметим, что хотя Nvidia использует фотографии эталонного дизайна GeForce GTX 1070 Ti с кулером Founders Edition, похоже, что такая модель будет продаваться только напрямую Nvidia, а не через партнёров, все остальные будут с кулерами, уже используемыми для моделей GTX 1070 или 1080.

В результате многие люди не смогут достать модели с Founders Edition из-за того, что у Nvidia нет собственных каналов сбыта, и поэтому компания по сути игнорирует прямые продажи на многих мелких рынках мира. Однако в любом случае, уже понятно, что новая GTX 1070 Ti должна стать отличным выбором для устройств с несколькими GPU — вместо GTX 1070. Хотя решающим фактором, скорее всего, будет цена для конечных пользователей новых видеокарт — та, которая где-то между GTX 1070 и GTX 1080.

Обзор и тестирование видеокарты ROG STRIX GeForce GTX 1070 Ti Advanced edition: пополнение в семействе NVIDIA Pascal

Долгожданный дебют новой флагманской видеокарты AMD в лице AMD Radeon RX Vega 64 оказался, мягко говоря, неубедительным. Даже несмотря на внушительные технические характеристики и колоссальное количество нововведений в микроархитектуре AMD GCN пятого поколения, старшая «Вега» уступила как NVIDIA GeForce GTX 1080 Ti, так и младшей GeForce GTX 1080 почти во всем, кроме функциональности и производительности при расчетах общего назначения. Но из-за достаточно большого разрыва между GeForce GTX 1080 и GeForce GTX 1070, AMD смогла втиснуться со своей Radeon RX Vega 56, которая аккурат заняла пустующую нишу. А благодаря хорошему разгонному потенциалу она вполне может вплотную приблизиться к GeForce GTX 1080. Справедливости ради стоит отметить, что ценники обеих представительниц семейства AMD Radeon RX Vega куда выше рекомендованных из-за низкого количества предложений и большого спроса, особенно со стороны майнеров. Это снижает их привлекательность для геймеров, по крайней мере на данный момент.

Казалось бы, все играет на руку NVIDIA, и она может спокойно почивать на лаврах, особенно после снижения цен на свои ускорители. А ведь уже в следующем году появится более мощная и энергоэффективная линейка NVIDIA Volta. Но Джен-Хсун Хуанг и компания решили не отсиживаться и поставить своего извечного соперника на место. Для этого 26 октября была официально представлена видеокарта NVIDIA GeForce GTX 1070 Ti.

Структурная схема графического процессора NVIDIA GP104-300

Как GeForce GTX 1080 и GeForce GTX 1070, новинка построена на базе 16-нм графического процессора NVIDIA GP104 поколения NVIDIA Pascal. Но в данном случае речь идет о модификации NVIDIA GP104-300 с 19 активными потоковыми мультипроцессорами (Streaming Multiprocessor (SM)) из 20 возможных. Поскольку каждый из них обладает 128 CUDA-ядрами и 8 текстурными блоками (TMU), то общее их количество составляет 2432 и 152 соответственно. А количество растровых блоков (ROP) достигает 64. Для удобства восприятия информации предлагаем взглянуть на сводную таблицу характеристик игровых видеокарт верхнего эшелона от NVIDIA:

NVIDIA GeForce GTX 1070

NVIDIA GeForce GTX 1070 Ti

NVIDIA GeForce GTX 1080

NVIDIA GeForce GTX 1080 Ti

16 (FinFET)

NVIDIA GP104-300

NVIDIA Pascal

Площадь кристалла, мм 2

314

Количество транзисторов, млрд.

7,2

2432

Количество текстурных блоков

152

Количество растровых блоков

64

Базовая / динамическая частота GPU, МГц

Читать еще:  Безопасность и вирусы

1607 / 1683

GDDR5

8

Эффективная частота памяти, МГц

8 008

Разрядность шины, бит

256

Пропускная способность, ГБ/с

256,3

Вычислительная мощность, TFLOPS

8

180

449

Как видим, новинка в большей степени тяготеет к NVIDIA GeForce GTX 1080, поскольку у них минимальный разрыв по количеству вычислительных блоков, да и базовая частота (1607 МГц) и TDP (180 Вт) заявлены на одном уровне. Именно поэтому она вполне могла бы называться GeForce GTX 1075 или GeForce GTX 1080 SE, по аналогии с некоторыми моделями прошлых лет. Да, динамическая частота совпадает с таковой у GeForce GTX 1070 (1683 МГц), но, как мы знаем, на практике она куда выше и будет зависеть от эффективности системы охлаждения и лимита мощности. Вот что действительно может повлиять на итоговую производительность GeForce GTX 1070 Ti, так это использование более медленной видеопамяти стандарта GDDR5 вместо GDDR5X, которая устанавливается не только во флагмане GeForce GTX 1080 Ti, но и в GeForce GTX 1080. Хотя такой ход объясняется желанием производителя разграничить видеокарты во внутреннем модельном ряде.

Но хватит разглагольствовать, а лучше перейдем к практическому знакомству с новинкой, которое будет проходит на примере нереференсной видеокарты ROG STRIX GeForce GTX 1070 Ti Advanced edition (ROG-STRIX-GTX1070TI-A8G-GAMING).

Спецификация

ROG STRIX GeForce GTX 1070 Ti Advanced edition (ROG-STRIX-GTX1070TI-A8G-GAMING)

Номинальная / динамическая частота графического ядра, МГц

1607 / 1683 («Gaming»)
1683 / 1759 («OC»)

Номинальная / эффективная частота памяти, МГц

Ширина шины памяти, бит

Пропускная способность памяти, ГБ/с

1 x DVI-D
2 x HDMI 2.0b
2 x DisplayPort 1.4

Дополнительные разъемы питания PCIe

1 x 8-контактный

Минимальная рекомендованная мощность блока питания, Вт

Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм

298 x 134 x 52,5 (313 х 130)

Упаковка и комплект поставки

На полках магазинов видеокарту можно будет узнать по привычной и довольно крупной картонной коробке, которая щеголяет качественной полиграфией. На ее сторонах в простой и доступной форме можно узнать о всех ключевых особенностях и преимуществах ROG-STRIX-GTX1070TI-A8G-GAMING. В дополнение к этому присутствуют рекомендации производителя к блоку питания: минимум 500 Вт и желательно один 8-контактный разъем PCIe.

В комплекте с адаптером предлагается диск с драйверами и ПО, краткое руководство пользователя и парочка фирменных многоразовых стяжек для укладки силовых кабелей.

Внешний вид

ROG STRIX GeForce GTX 1070 Ti Advanced edition − довольно массивный ускоритель, который имеет длину порядка 313 мм и занимает сразу два с половиной слота расширения. На лицевой стороне установлена массивная система охлаждения с тремя вентиляторами, а тыльная часть закрыта металлической опорной пластиной с вырезами под компоненты платы.

Хотя нам и не разрешили разбирать новинку, но судя по официальным рисункам и фото коллег по цеху, инженеры ASUS не стали изобретать велосипед и использовали знакомую PCB, которая практически полностью повторяет оную в ROG STRIX GeForce GTX 1070 GAMING. В итоге мы имеем усиленную 7-фазную (6 для GPU и 1 для памяти) подсистему питания вместо эталонного 5+1-фазного дизайна. В качестве ШИМ-контроллера выступает микросхема uPI Semiconductor uP9511P, которая является рекомендованной чипмейкером для видеокарт серии NVIDIA GeForce GTX 10xx. Функции мониторинга возложены на контроллер ITE IT8705F/AF. Силовые компоненты отвечают фирменной концепции Super Alloy Power II, а сборка выполняется на полностью автоматизированной линии производства ASUS AUTO-Extreme Technology.

Дополнительное питание подается через один 8-контактный разъем PCIe. То есть теоретически видеокарта может получить до 225 Вт мощности, чего должно хватить даже для максимального разгона, особенно учитывая высокую энергоэффективность всех чипов NVIDIA GP104. Напомним, что TDP эталонной NVIDIA GeForce GTX 1070 Ti заявлено на уровне 180 Вт. Система охлаждения слегка препятствует подключению и отключению дополнительного коннектора. Рядом находится пара светодиодов для индикации состояния питания (белый цвет − если силовой кабель подключен, тогда как красный сигнализирует о его отсутствии) и площадка для мониторинга и изменения ключевых напряжений.

Для объединения вычислительных мощностей нескольких ROG-STRIX-GTX1070TI-A8G-GAMING реализована технология NVIDIA SLI, которая работает при помощи двух MIO-коннекторов, необходимых для подключения соответствующих мостиков.

В хвостовой части расположены два 4-контактных разъема для подключения корпусных вентиляторов (технология ASUS FanConnect II), скорость которых можно привязать к температуре графического или центрального процессора. Также тут находится колодка Aura Sync RGB для синхронизации работы LED-подсветки с совместимыми продуктами.

Набор внешних интерфейсов включает в себя:

  • 1 x DVI-D;
  • 2 x HDMI 2.0;
  • 2 x DisplayPort 1.4.

Эталонная версия предполагает использование одного порта HDMI, но трех DisplayPort. Модифицированный набор видеоинтерфейсов компания ASUS называет VR-Friendly, поскольку два порта HDMI упростят подключение шлема виртуальной реальности.

Утилита GPU-Z пока не отображает все параметры новинки, а некоторые и вовсе некорректно. Тем не менее мы и так знаем, что в основе ROG STRIX GeForce GTX 1070 Ti Advanced edition лежит чип NVIDIA GP104-300-A1, который произведен по 16-нм техпроцессу. Он состоит из 2432 ядер CUDA, 152 текстурных блоков и 64 блоков растеризации. Тестирование проводилось в режиме «Gaming», в котором базовая частота составляет 1607 МГц, а динамическая достигает 1683 МГц. В свою очередь 8 ГБ GDDR5-памяти от компании Micron работают на эффективной частоте 8008 МГц с пропускной способностью 256,3 ГБ/с при 256-битной шине. То есть все полностью соответствует рекомендациям NVIDIA. При желании в утилите ASUS GPU Tweak II можно активировать режимы «OC» и «Silent» или создать профили с собственными настройками.

Неотъемлемой частью дизайна всех адаптеров линейки ROG STRIX является RGB-иллюминация ASUS Aura Sync. Она состоит из ряда светодиодов, расположенных вдоль (снизу и сбоку) кожуха системы охлаждения и большого логотипа Republic of Gamers на обратной стороне устройства. Пользователь может выбрать один из миллионов цветов и один из шести режимов работы. Если у вас имеются другие комплектующие или периферия с поддержкой ASUS Aura Sync, то все это добро можно заставить мигать в унисон для получения более красочного эффекта.

Система охлаждения

Конструкция кулера видеокарты ROG-STRIX-GTX1070TI-A8G-GAMING аналогична моделям ROG STRIX GeForce GTX 1080 Ti OC Edition и ROG STRIX RX VEGA 64 OC Edition. Он состоит из массивного двухсекционного алюминиевого радиатора, пластины которого пронизаны шестью 6-мм медными тепловыми трубками с никелированным покрытием, трех осевых вентиляторов с диаметром крыльчатки 88 мм и пластикового кожуха, который накрывает всю конструкцию сверху. Для более эффективного отвода тепла от графического процессора применяется медное никелированное основание, которое пришло на смену прямому контакту с тепловыми трубками. Элементы подсистемы питания соприкасаются с основным радиатором через контактную площадку с термопрокладкой. В данном случае микросхемы памяти охлаждаются только частично при помощи небольшой изогнутой пластины.

В автоматическом режиме работы системы охлаждения, при максимальной нагрузке температура графического процессора достигала всего 64°С, что на 30°С ниже критического показателя. Иногда вентиляторы приостанавливали свою работу, но в момент снятия показаний они вращались на скорости 39% от максимальной, создавая очень тихий шумовой фон. Большую часть времени GPU работает на частоте 1785 МГц, а в играх этот показатель наверняка будет еще выше.

В режиме максимальной скорости вращения вентиляторов температура GPU опустилась до 46°С, что говорит о колоссальном запасе прочности для оверклокерских экспериментов. Попутно возросла его частота до 1810 МГц. Но при этом шум превысил средний уровень и перестал быть комфортным для постоянного использования.

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижались, позволяя снизить энергопотребление и тепловыделение видеоускорителя в целом. В таком режиме температура GPU не превышала 40°С, а кулер переходил в пассивный режим. Вентиляторы запускались только после достижения температурой GPU отметки 56-57°С. Поэтому в моменты простоя видеокарта абсолютно бесшумная. Кстати, при частичной нагрузке может вращаться только один из трех пропеллеров, что позволяет минимизировать уровень шума.

В итоге система охлаждения модели ROG STRIX GeForce GTX 1070 Ti Advanced edition порадовала тихой и эффективной работой в автоматическом режиме, отличным запасом мощности (но некомфортным шумом) при максимальной скорости вращения лопастей и бесшумным функционированием при низких нагрузках. Каких-либо посторонних звуков в виде свиста дросселей замечено не было. Поэтому у нас нет сомнений в эффективной работе кулера при различных нагрузках и оверклокинге, особенно учитывая, что он прекрасно справляется с куда более «горячими» видеокартами.

Немного о Nvidia GTX 1070TI

Привет Пикабу, сегодня хочу поговорить поговорить о горячей новинке Nvidia GTX 1070TI

Компания NVIDIA объявила о грядущем выходе на рынок видеокарты GeForce GTX 1070 Ti, которая получила графический процессор практически от GTX 1080 и буферную память GDDR5. Многие прогнозы относительно данной модели сбылись, но не обошлось и без сюрпризов. Во-первых, в nvidea всё-таки решились выпустить референсный ускоритель GTX 1070 Ti Founders Edition, а во-вторых, его рекомендованная цена для США оказалась на 20 долларов выше, чем ожидалось: $449 против $429.

Графический ускоритель с индексом 1070 Ti будет противостоять Radeon RX Vega 56 из «красного» лагеря. Соотношение сил мы узнаем ближе ко 2 ноября, когда NVIDIA даст добро на публикацию обзоров адаптера (одновременно с началом продаж). Помимо версии Founders Edition, выйдет множество видеокарт альтернативного дизайна от партнёров «зелёных» — ASUS, EVGA, GALAX/KFA2, Gigabyte, Inno3D, MSI, Palit, PNY, ZOTAC и др.

По поводу разгона

Довольно странное решение NVIDIA запретить разгон видеокарт GeForce GTX 1070 Ti «из коробки» неоднозначно восприняли не только потенциальные покупатели, но и компании-производители графических ускорителей. В Gigabyte Technology решили не торопить события, анонсировав только простую на вид модель GeForce GTX 1070 Ti Gaming 8G. «В запасе» осталась карта Gigabyte Aorus GeForce GTX 1070 Ti 8G (название предварительное) и, возможно, ряд других продуктов того же класса.

Asus же сразу представил три версии видеокарты GeForce GTX 1070 Ti, каждая из которых получила заводской разгон, правда, скрытый. Всё дело в том, что по умолчанию, то есть «из коробки», графический процессор работает со стандартными частотами 1607/1683 МГц. Однако в BIOS видеокарт имеется режим «OC», в котором тактовые частоты выше, но который пользователь должен активировать самостоятельно. То есть, формально Asus не нарушает соглашений с NVIDIA, и разгоном занимается сам пользователь, пусть и всего лишь переключением режима работы BIOS.

У младшей модели Turbo GeForce GTX 1070 Ti, построенной на эталонной печатной плате и оснащённой системой охлаждения с вентилятором радиального типа, в режиме оверклокинга графический процессор работает с частотами 1645/1721 МГц

Такими же частотами в этом режиме обладает и GPU видеокарты ROG Strix GeForce GTX 1070 Ti, которая построена на плате собственного дизайна Asus с подсистемой питания с 6+1 фазами и одним 8-контактным разъёмом питания, и оснащена системой охлаждения с тремя вентиляторами и парой радиаторов с тепловыми трубками.

Наконец, видеокарта ROG Strix GeForce GTX 1070 Ti Advanced в режиме «OC» обладает частотами графического процессора в 1683/1759 МГц. Собственно, только это и отличает новинку от модели, описанной абзацем выше. Кстати, в Америке, разница между двумя последними видеокартами составляет всего $10; цена младшей – $500.
